Kivikarjääri lõikemasin

BCTC B2QYKZ - Püsimagnetiga kahe teraga karjäärilõikusmasin, mis sobib graniidi, marmori ja kvartsi avakaevanduste jaoks.

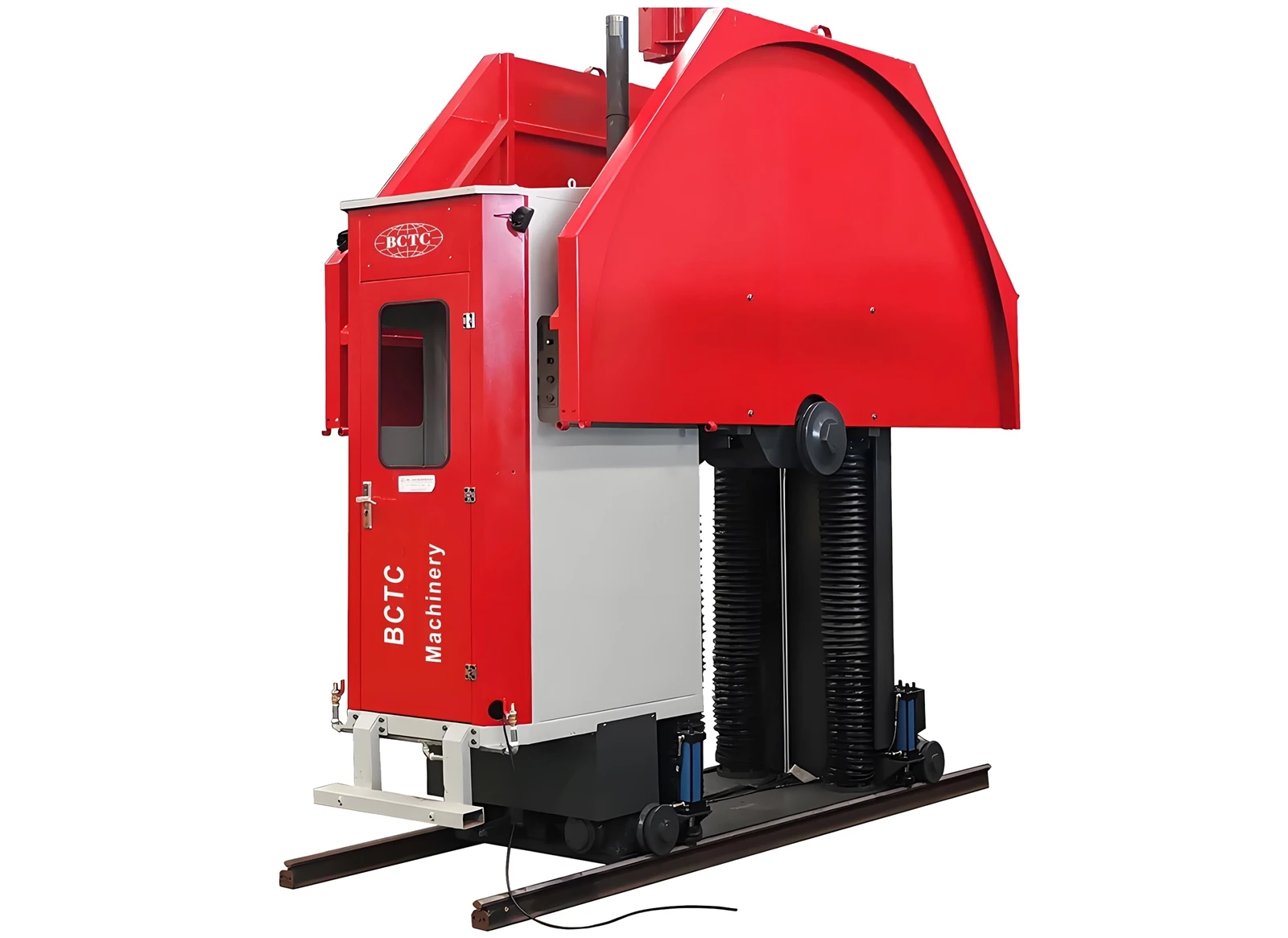

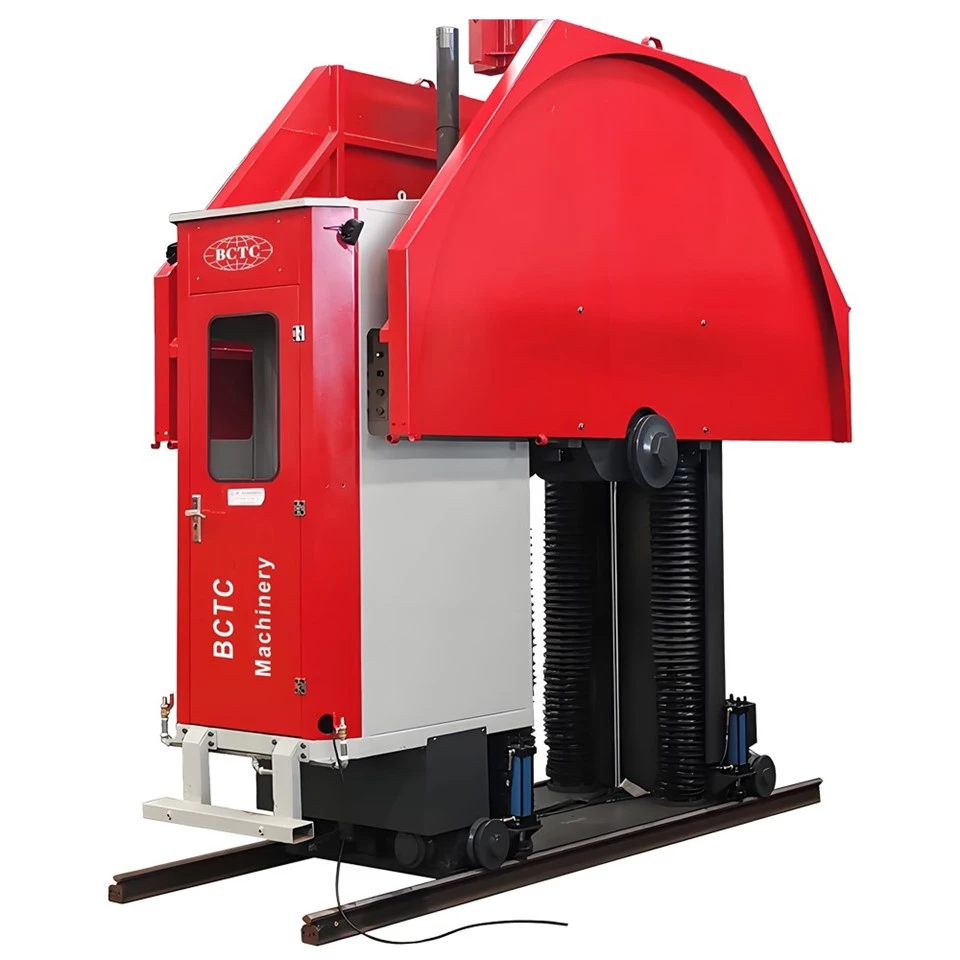

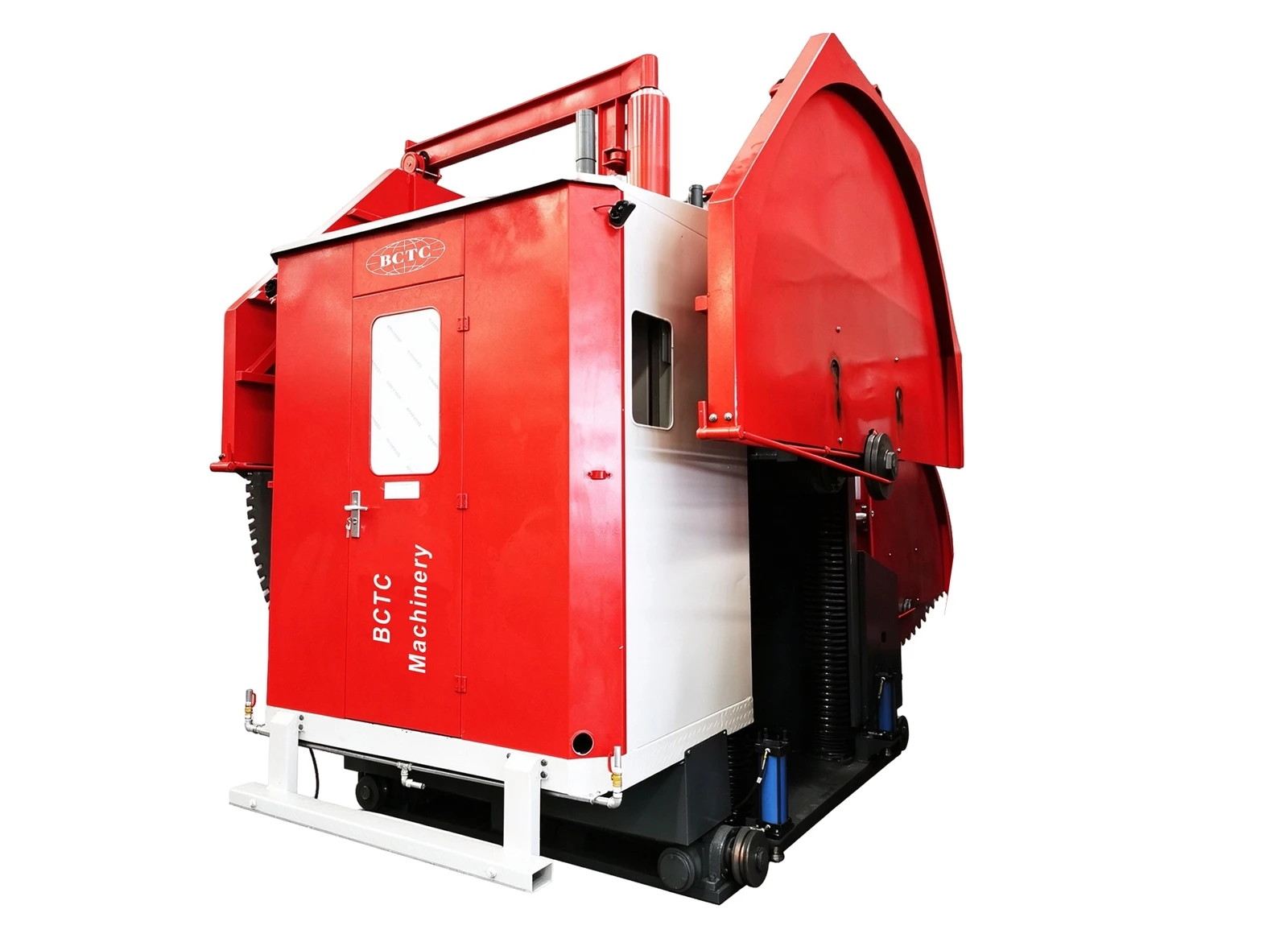

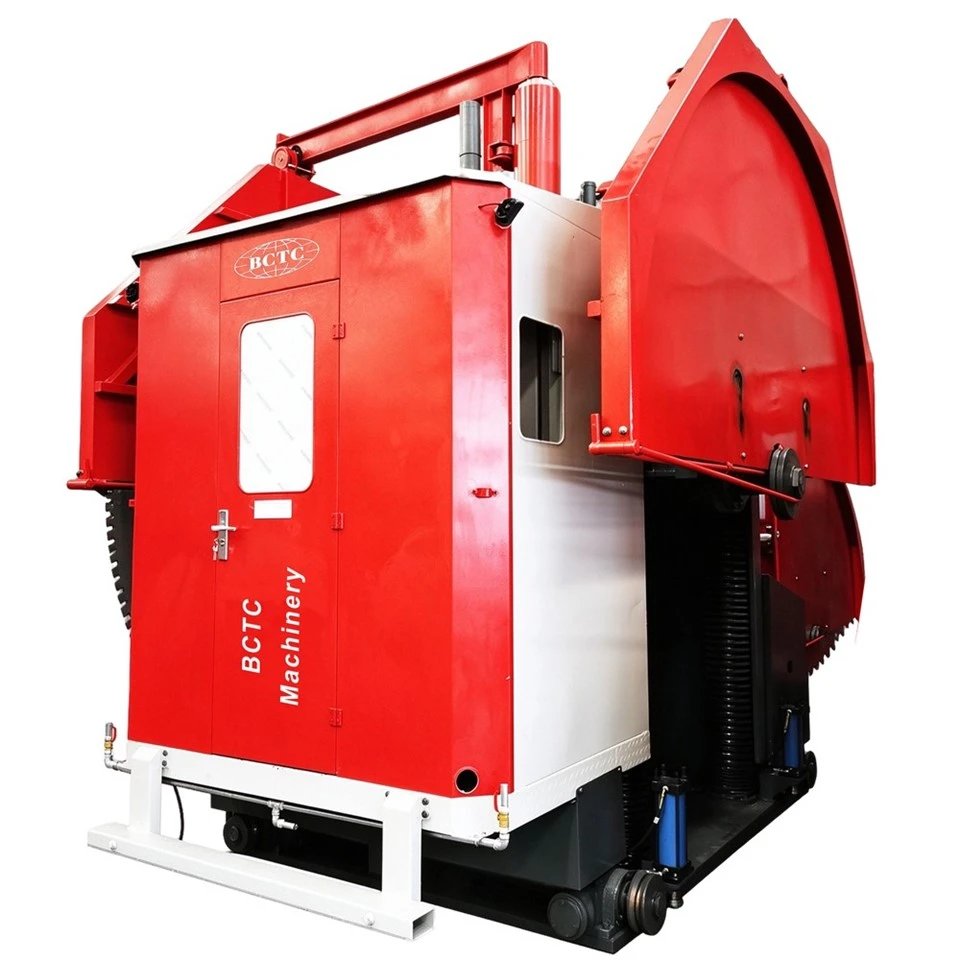

BCTC B2QYKZ kivikarjääri lõikemasin

See, mida karjäärid tegelikult müüvad, on viimistletud kiviplokid, mitte kivid. Iga karjäärist mahalaaditud killustiku kuupmeetri kohta olete juba arvestanud puurimis-, eemaldamis- ja transpordikulud. Sama kehtib ka rajale paigaldatud kivilõikurite kohta; kivi geomeetria määratakse siis, kui see on veel püsti. BCTC B2QYKZ on püsimagnetiga kahe teraga kivikarjääri lõikamismasin, mis sobib lahtise graniidi, marmori ja kvartsi kaevandamiseks ja mis on varustatud 3600–4800 mm teemantteradega, mis on võimeline lõikama külgi ja põhja mööda sama rada.

Võtke kohe ühendust

Ristlõike täpsus sõltub lõiketrajektoori juhitavusest

1️⃣ Seadmete tööpõhimõte

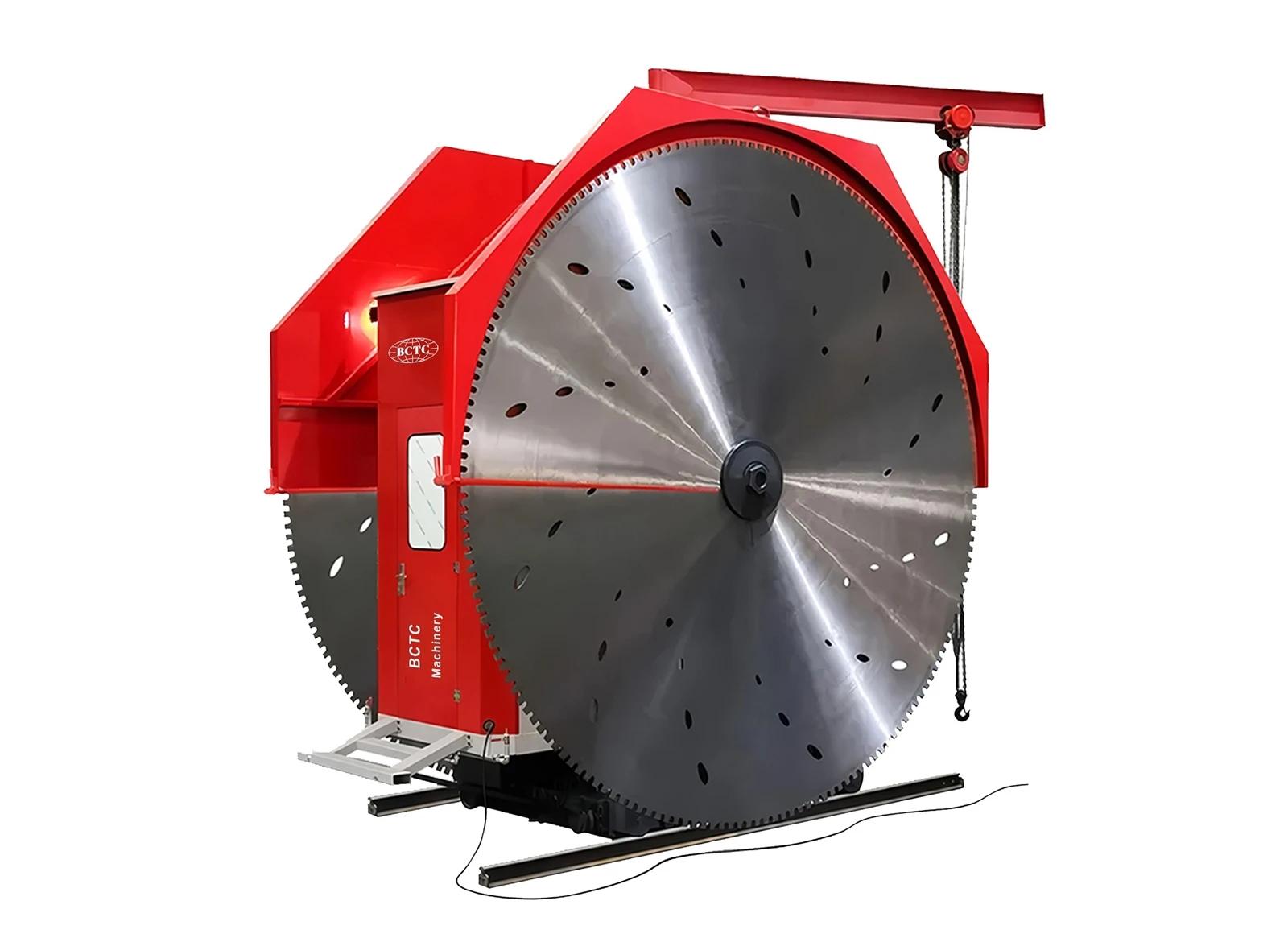

Rööbastele paigaldatud kivikarjääri lõikemasin B2QYKZ on paigaldatud eelnevalt paigaldatud juhtsiinile. Topeltlabad toidavad lineaarselt mööda siini. Lõike sügavus, laius ja suund on kõik seadistatud 7-tollisel juhtpaneelil.

2️⃣ Püsimagnetiga sünkroonmootor

Masin tunnetab kivi kõvadust jälgides voolu ja reguleerib automaatselt kiirust. See aeglustab kõva kiviga kokku puutudes ja kiirendab pehme kiviga kokku puutudes, vältides tera kinnikiilumist.

3️⃣ Lõikamisprotsess

Seadmed teostavad peamiselt pikisuunalist vertikaalset lõikamist, lõikades toorkivi sileda lõikepinnaga ribadeks piki siini. Põhja lõikamine lõpetatakse koos teemanttraatsaega või horisontaalse puurimisseadmega.

4️⃣ Eelised võrreldes traditsioonilise kaevandamisega

Traditsiooniline lõhkamine/kiilkaevandamine:Toetub hinnangu andmiseks kivimite liitekohtadele, ristlõige on kontrollimatu, valmistoode on ebakorrapärasuse suhtes kalduv ning kivi alandatakse sageli ja selle väärtust vähendatakse.

Rööbastee lõikamise lahendus:Vertikaalse lõike suunda ja sügavust saab käsitsi seadistada, mille tulemuseks on toorplokkide täpne ja kandiline vormimine, mille hind on terve ploki kohta.

Kahekordne tera sünkroonne lõikamine, ploki suuruse ühtne kontrollkontroll

✅ Kahe teraga jagatud spindli struktuur:Kaks tera jagavad ühte spindlit. Terade vahe on eelnevalt seadistatud vastavalt ploki laiusele. Üks sööt annab kaks pikka külgriba, suurendades tootmise efektiivsust üle 10%. Seade liigub lineaarselt mööda eelnevalt paigaldatud juhtrööpasid, kasutades rööpaid ühtse võrdlusalusena, et tagada vertikaalse lõikamise täpsus ja kõrvaldada mitmekordsest kinnitustoimingust põhjustatud mõõtmete kõrvalekalded.

✅ Kõrgem väljundefektiivsus:Võrreldes ühe teraga esiosa lõikega, suurendab ülemise külje komposiitlõikeprotsess lõikamise efektiivsust üle 40%, vähendades oluliselt ploki puuduvate nurkade probleemi ja vältides nõuetele mittevastavatest mõõtmetest tulenevaid tarnekadusid.

✅ Kivi tüüpi adaptiivne astmeteta kiiruse reguleerimine:Spindel toetab astmeteta kiiruse reguleerimist. Sagedusmuundur tuvastab kivi kõvaduse voolu jälgimise abil ja saab seda paindlikult reguleerida etteantud kiirusvahemikus, säästes 10% ~ 20% rohkem energiat kui tavalised asünkroonsed mootorid. See sobib erinevatele kividele nagu graniit, marmor ja kvarts.

Loodud spetsiaalselt välistingimustes töötamiseks

🔆Tugevdatud struktuur ja lihtne paigutus

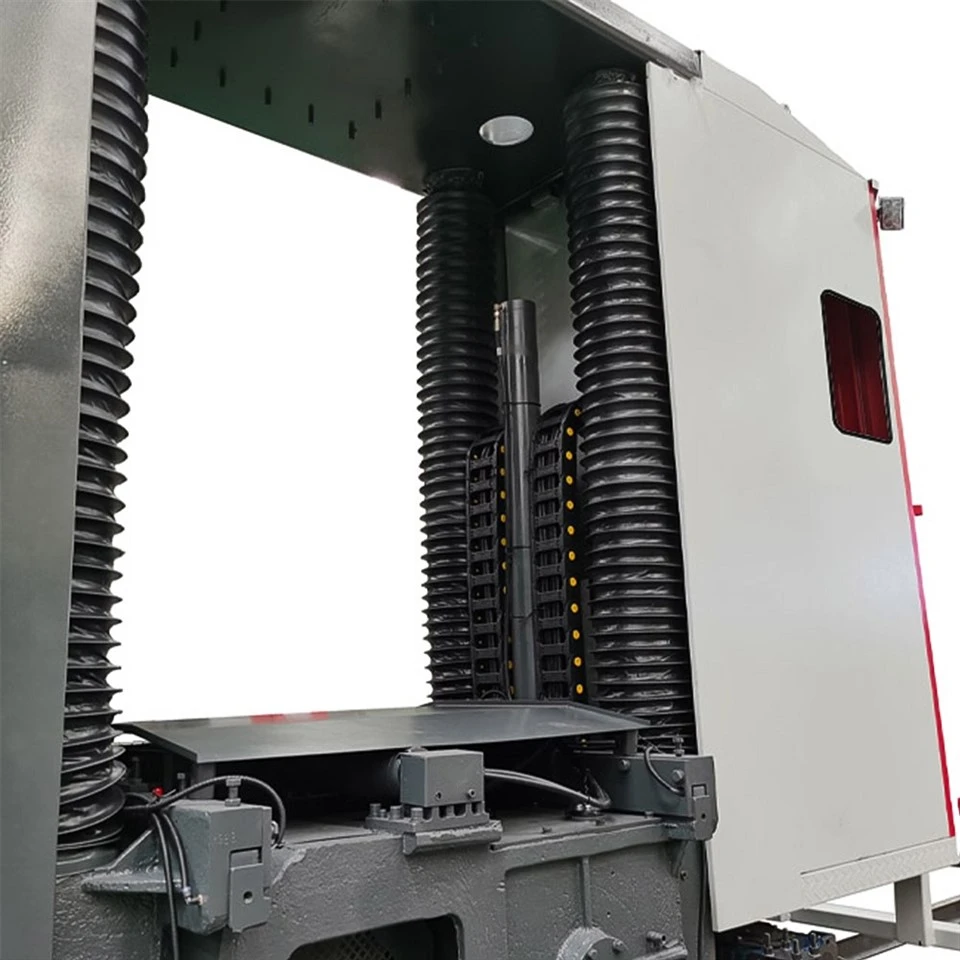

Kõrge üldine jäikus ja vastupidavus. Kõik komponendid on operaatori hoolduseks kergesti ligipääsetavad. Neljateljeline otseajam asendab traditsioonilisi kiilrihmasid, vältides rihmapinge kõikumisest tingitud probleeme.

✨Lai pinge sisend

Toetab kolmefaasilise vahelduvvoolu nimipingevahemikku 440 V ja alla selle. Elektrilised komponendid on konfigureeritud karmide töötingimuste jaoks, nagu kaevandustolm ja ebastabiilne pinge. Põhikomponendid kasutavad selliseid kaubamärke nagu Siemens.

🌟Maantee toetatud töökoormus:

Sarja kogukaal on 7000–12000kg (olenevalt mudelist). Rada saab tööpinna edenedes pikendada, võimaldades kihthaaval kaevandamist.

Valikulised täiendusfunktsioonid

Valikuline muutuva sagedusega püsimagnetiga põhiajam

Energiasääst 25% ~ 35%
Stabiilne pöördemoment
Astmeta sagedusmuunduri kiiruse reguleerimine

Stone Quarry Cutting Machine Application

Valikuline AI täisautomaatne intelligentne lõikesüsteem (intelligentne põhivalik)

AI automaatne tera langetamine + automaatne tera etteande lõikamine
Ülekoormuse intelligentne adaptiivne kaitse
Pilve kaugjuhtimispuldi funktsioon

Lõikamise protsess

Töölaua ettevalmistamine

Määrake ploki suurus ja paigutus.

Rööpa paigaldamine

Paigaldage ja joondage raskeveokite{0}}rööpad kooskõlas reisimarsruudiga.

Seadmete positsioneerimine

Asetage masin rööbastele, joondatud märgistatud joontega.

Pikisuunaline kihiline lõikamine

Topelttera toidab kiht-kihilt mööda rööpaid, lõikades soovitud sügavusele.

Alumine eraldamine

Kasutage teemanttraatsaagi, et lõpetada horisontaalne alumine lõige, eraldades ploki põhikivist.

Plokkide käsitlemine

Tõstke plokk üles ja transportige töötlemisalasse.

Tehnilised andmed

Üksus	Üksus	B2QYKZ-3600	B2QYKZ-4200	B2QYKZ-4600	B2QYKZ-4800
Tera läbimõõt	mm	3600	4200	4600	4800
Max lõikesügavus	mm	1500	1800	2000	2100
Lõikelaius, tüüp A	mm	1360–1960	1950–2550	1950–2550	1950–2550
Lõikelaius, tüüp B	mm	1500–2100	-	-	-
Lõikelaius, tüüp C	mm	2300–2900
Lõikelaius, tüüp D	mm	2700–3300	2600–3300	2600–3300	2600–3300
Peamootori võimsus	kw	72×2		80×2
Pumba mootori võimsus	kw	4
Ristveomootori võimsus	kw	1.5×2
Koguvõimsus	kw	151		167
Üldmõõtmed (P × L × K)	mm	3900×1600×2900	4500×1950×3500	4700×1950×3700	4900×1950×3700
Brutokaal	kg	7000–9000	8000–11000	9000–12000	9000–12000

Kiviplokkide lõikamise tuum seisneb saelehe lõikeserva lineaarkiiruses, mitte spindli mootori kiiruses.

3600 mm läbimõõduga saelehe lõikeserva ümbermõõt on ligikaudu 11,3 meetrit. Spindli kiirusel 200 pööret minutis võib joonkiirus ulatuda 37,68 m/s-ni, mis jääb graniidist teemantsaelehed kohaldatavasse vahemikku. Seda tüüpi madala kiiruse, suure pöördemomendi ja raske tööga lõiketingimused on just seal, kus püsimagnetiga sünkroonmootorid on suurepärased. Hiina juhtiva kaubamärgi Ningde BCTC B2QYKZ seeria pakub kiirusvahemikku 200–1400 pööret minutis, reguleerides automaatselt lõikeetteande kiirust, et kaitsta saelehte ja saavutada 10–20% energiasäästu võrreldes tavaliste asünkroonmootoritega.

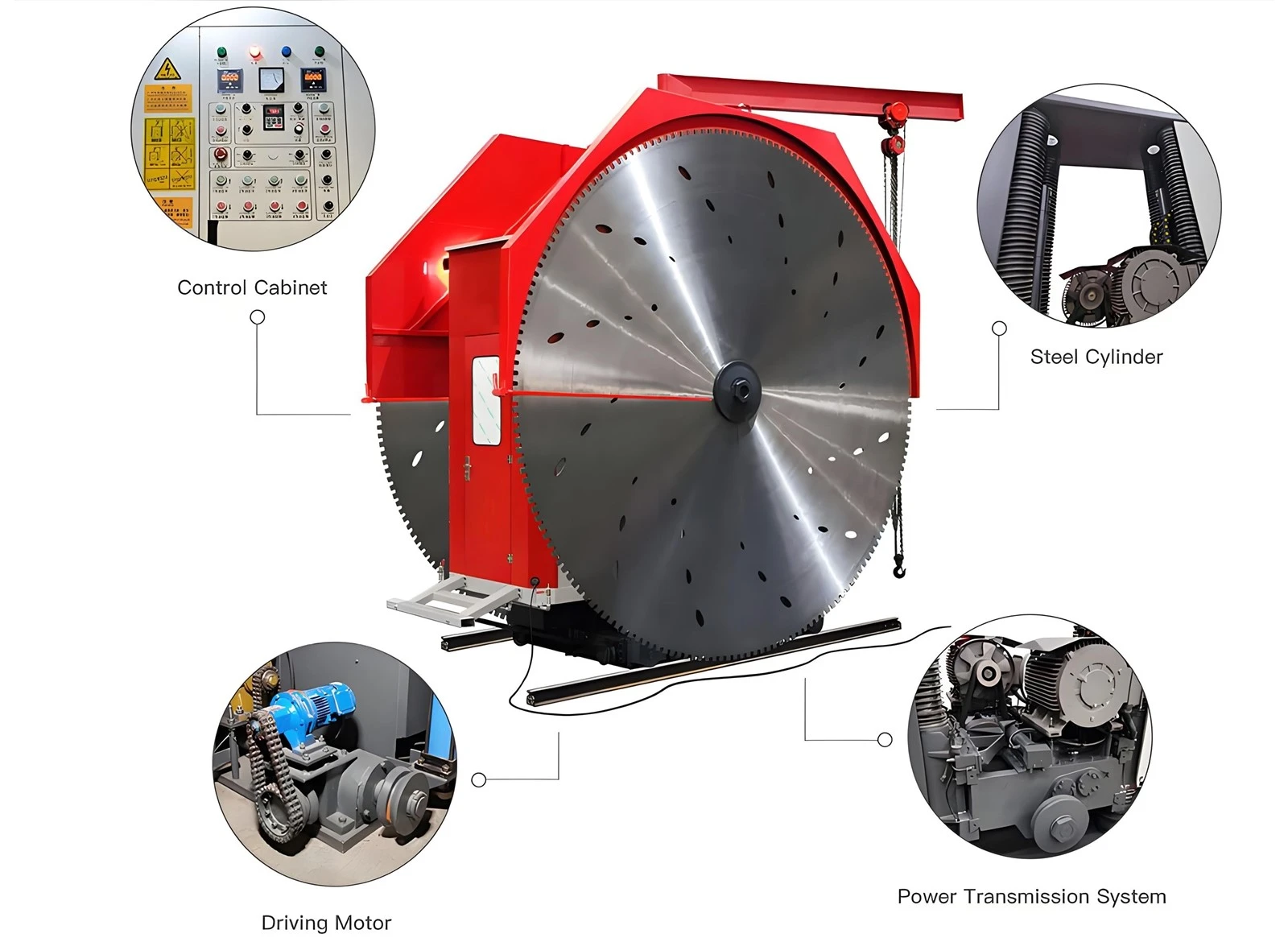

Masina konfiguratsioon

Sertifitseerimine ja kohandamine

Seadmed on CE-sertifikaadiga ja toodetud vastavalt ISO 9001 kvaliteedisüsteemile; tera koost kohandatakse vastavalt teie kivi laiusele.

Tehase ülevaatus ja kasutuselevõtt

Enne saatmist viiakse läbi töökatsed. Kasutuselevõtu ajal pakutakse juhtsiinide kalibreerimist ja esmase lõiketuge ning operaatori koolitust.

Varuosad ja diagnostika

Terad ja varuosad on kaasas ning rikete diagnoosimiseks on saadaval kaugdiagnostika süsteem.

Valikulised teenused

Soovi korral saab raieplaanid üle vaadata ja välja töötada kohandatud lahendusi.

Esitage oma töölaua mõõtmed, müüdavate kivide laius ja töödeldava kivi tüüp. Seejärel soovitame sobivaid kivikarjääri lõikamismasinaid.
